안녕하세요! CDU가 필요 없는 설치 공기 실린더 공급업체로서 저는 이러한 멋진 장치에 대한 설치 공간 요구 사항에 대해 자주 질문을 받습니다. 이 블로그에서는 모든 것을 간단한 용어로 나누어 설명하므로 에어 실린더를 설정할 때 필요한 것이 무엇인지 정확히 알 수 있습니다.
먼저, CDU 프리 설치 에어 실린더가 무엇인지 이해해 봅시다. CDU(중앙 집중식 분배 장치)가 필요하지 않은 일종의 공압 실린더입니다. 즉, 보다 유연하게 설치할 수 있으며 공간과 단순성이 중요한 다양한 산업 응용 분야에 탁월한 선택이 되는 경우가 많습니다.
설치 공간에 영향을 미치는 요소
실린더 크기

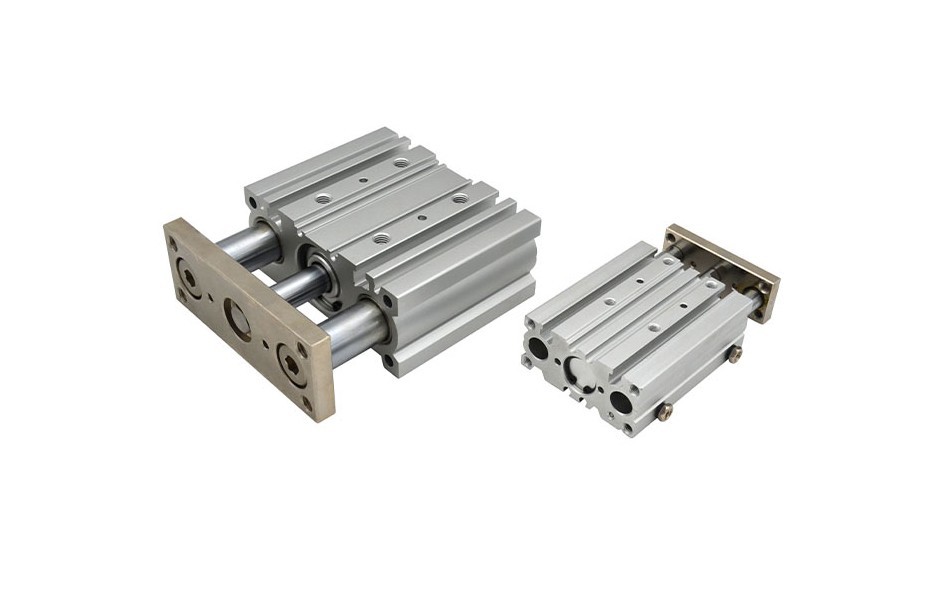

에어 실린더 자체의 크기가 중요한 요소입니다. 다양한 모델은 다양한 치수로 제공되므로 실린더의 길이, 직경 및 엔드 캡이나 장착 브래킷과 같은 추가 구성 요소를 수용할 수 있는 충분한 공간이 있는지 확인해야 합니다. 예를 들어, 우리의MGPL TCL 3개 로드 실린더특정 치수를 염두에 두고 설계되었습니다. 설정에서 사용 가능한 공간을 측정하고 관심 있는 실린더의 사양과 비교해야 합니다. 공간이 너무 좁으면 실린더가 제대로 작동하지 않거나 주변 장비에 손상을 줄 수도 있습니다.
스트로크 길이
스트로크 길이는 실린더 내부의 피스톤이 움직일 수 있는 거리입니다. 스트로크 길이가 길수록 피스톤 이동 방향으로 더 많은 공간이 필요합니다. 따라서 설치를 계획할 때 실린더가 완전히 확장된 위치와 수축된 위치를 고려해야 합니다. 스트로크가 긴 실린더를 사용하는 경우 충돌이나 제한을 방지하기 위해 실린더 앞뒤에 충분한 여유 공간이 있는지 확인하십시오. 우리의MA 시리즈 미니 실린더스트로크 길이가 다양하므로 공간 및 응용 분야 요구 사항에 가장 적합한 것을 선택할 수 있습니다.
장착 방향
에어 실린더를 장착하는 방법도 설치 공간에 영향을 미칩니다. 수평, 수직, 비스듬한 등 다양한 방향으로 실린더를 장착할 수 있습니다. 각 방향에는 고유한 공간 요구 사항이 있습니다. 예를 들어, 수직으로 장착된 실린더는 전체 스트로크 길이를 허용하기 위해 더 많은 머리 위 공간이 필요할 수 있는 반면, 수평으로 장착된 실린더는 더 많은 측면 공간이 필요할 수 있습니다. 또한 볼트나 브래킷과 같은 장착 하드웨어에 필요한 공간도 고려해야 합니다. 우리와 같은 일부 실린더HFZL 시리즈 에어 그리퍼 그리퍼 실린더는 특정 장착 방향에 맞게 설계되었으므로 제조업체의 권장 사항을 따르십시오.
연결 및 배관
공기 연결과 튜브에 필요한 공간을 잊지 마십시오. 공기 호스를 실린더에 연결하고 공기 공급 장치로 연결할 수 있는 충분한 공간이 필요합니다. 튜브는 실린더의 움직임이나 다른 장비를 방해하지 않는 방식으로 설치되어야 합니다. 또한 꼬임이나 제한을 초래하지 않고 실린더가 작동할 수 있도록 튜브에 충분한 여유가 있는지 확인하십시오.
설치 공간 측정
이제 설치 공간에 영향을 미치는 요소를 알았으니 이를 측정해 볼 차례입니다. 이를 수행하는 방법에 대한 단계별 가이드는 다음과 같습니다.
- 장착 위치 식별: 에어 실린더를 설치할 위치를 결정합니다. 이는 기계 프레임, 작업대 또는 기타 적합한 표면에 있을 수 있습니다.
- 사용 가능한 공간 측정: 줄자나 자를 이용하여 실린더를 설치할 부위의 길이, 너비, 높이를 측정합니다. 근처에 있을 수 있는 장애물이나 기타 장비를 고려하여 모든 방향에서 공간을 측정하십시오.
- 실린더의 크기를 고려하십시오: 사용하려는 에어 실린더의 사양을 확인하세요. 길이, 직경, 스트로크 길이 및 기타 관련 치수를 기록해 두십시오. 이러한 치수를 사용 가능한 공간과 비교하여 실린더가 제대로 작동할 수 있는 충분한 공간이 있는지 확인하십시오.
- 통관 계정: 실린더 주위에 여유 공간을 남겨두어 여유 공간을 확보합니다. 이렇게 하면 다른 장비와의 간섭을 방지하고 실린더 설치 및 유지 관리가 더 쉬워집니다. 가장 좋은 방법은 실린더의 모든 측면에 최소한 몇 인치의 여유 공간을 두는 것입니다.
특별 고려사항
환경적 요인
에어 실린더가 설치될 환경도 설치 공간에 영향을 미칠 수 있습니다. 예를 들어, 해당 영역에 먼지가 많거나 더러운 경우 잔해물이 내부로 들어가는 것을 방지하기 위해 실린더 위에 보호 덮개를 설치해야 할 수도 있습니다. 이 덮개에는 추가 공간 요구 사항이 추가됩니다. 마찬가지로 해당 지역이 온도나 습도가 높을 경우 적절한 환기 및 냉각이 가능한 방식으로 실린더를 설치해야 합니다.
향후 확장
귀하의 장비나 애플리케이션에 대한 향후 확장 계획을 생각해 보십시오. 나중에 더 많은 원통이나 기타 구성요소를 추가해야 할 경우 이를 위한 충분한 공간을 확보하십시오. 이렇게 하면 나중에 대규모 재구성을 수행할 필요가 없습니다.
결론
자, 여기 있습니다! CDU가 필요 없는 설치 공기 실린더의 설치 공간 요구 사항은 실린더 크기, 스트로크 길이, 장착 방향, 연결 및 튜브, 환경 요인, 향후 확장 계획 등 여러 요인에 따라 달라집니다. 이러한 요소를 신중하게 고려하고 사용 가능한 공간을 측정하면 성공적인 설치를 보장할 수 있습니다.
어떤 에어 실린더가 귀하의 응용 분야에 적합한지, 얼마나 많은 공간이 필요한지 여전히 확신할 수 없다면 주저하지 말고 문의해 주세요. 우리는 귀하가 최선의 선택을 하고 설치가 원활하게 진행될 수 있도록 도와드립니다. 찾고 계시거나MGPL TCL 3개 로드 실린더,MA 시리즈 미니 실린더, 또는HFZL 시리즈 에어 그리퍼 그리퍼 실린더, 우리가 도와드리겠습니다. 대화를 시작하고 귀하의 요구 사항에 맞는 완벽한 솔루션을 찾아보세요.
참고자료
- 공압 시스템 핸드북
- 산업용 공압: 원리 및 응용
